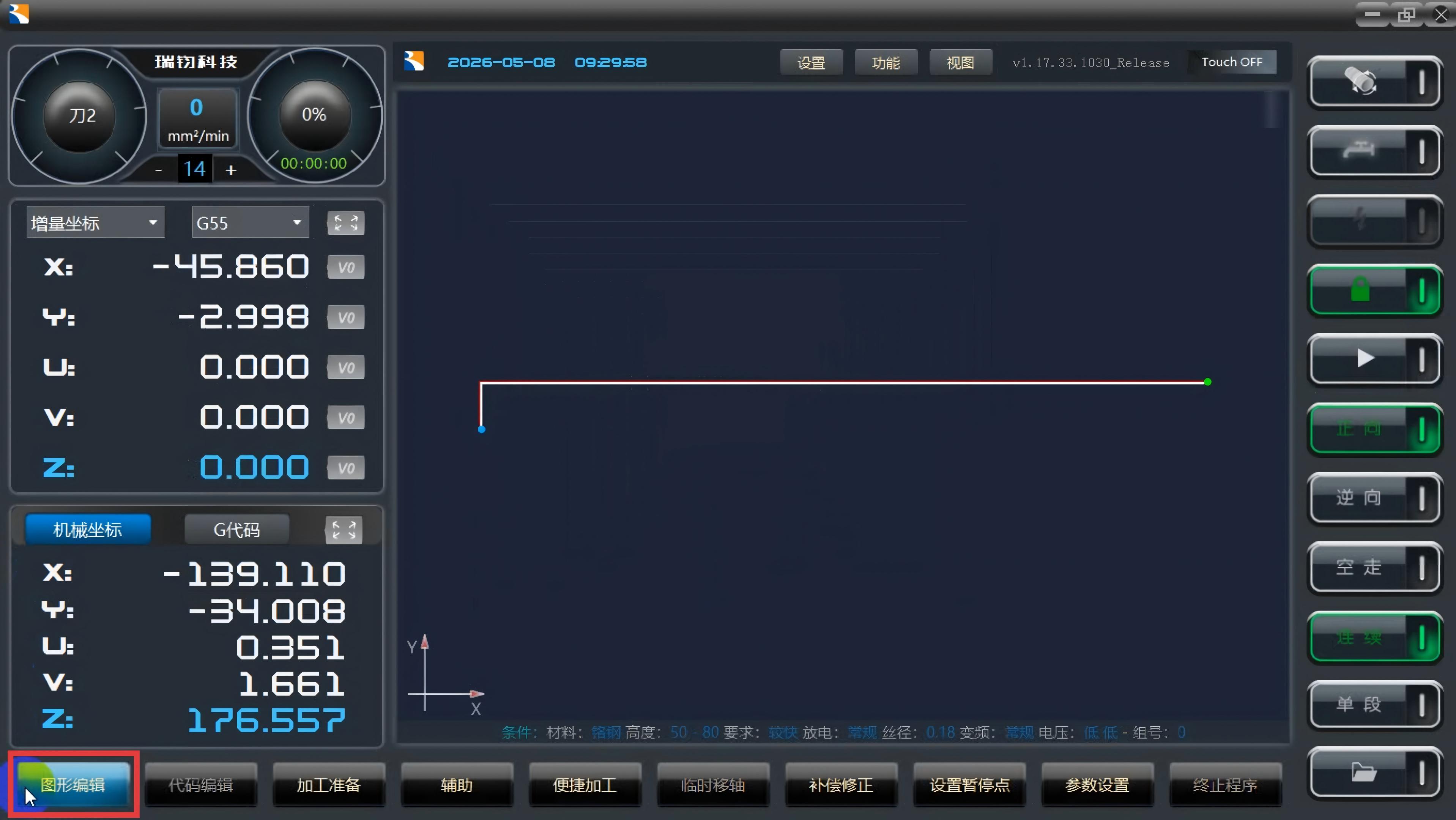

1. 在加工界面点击图形编辑

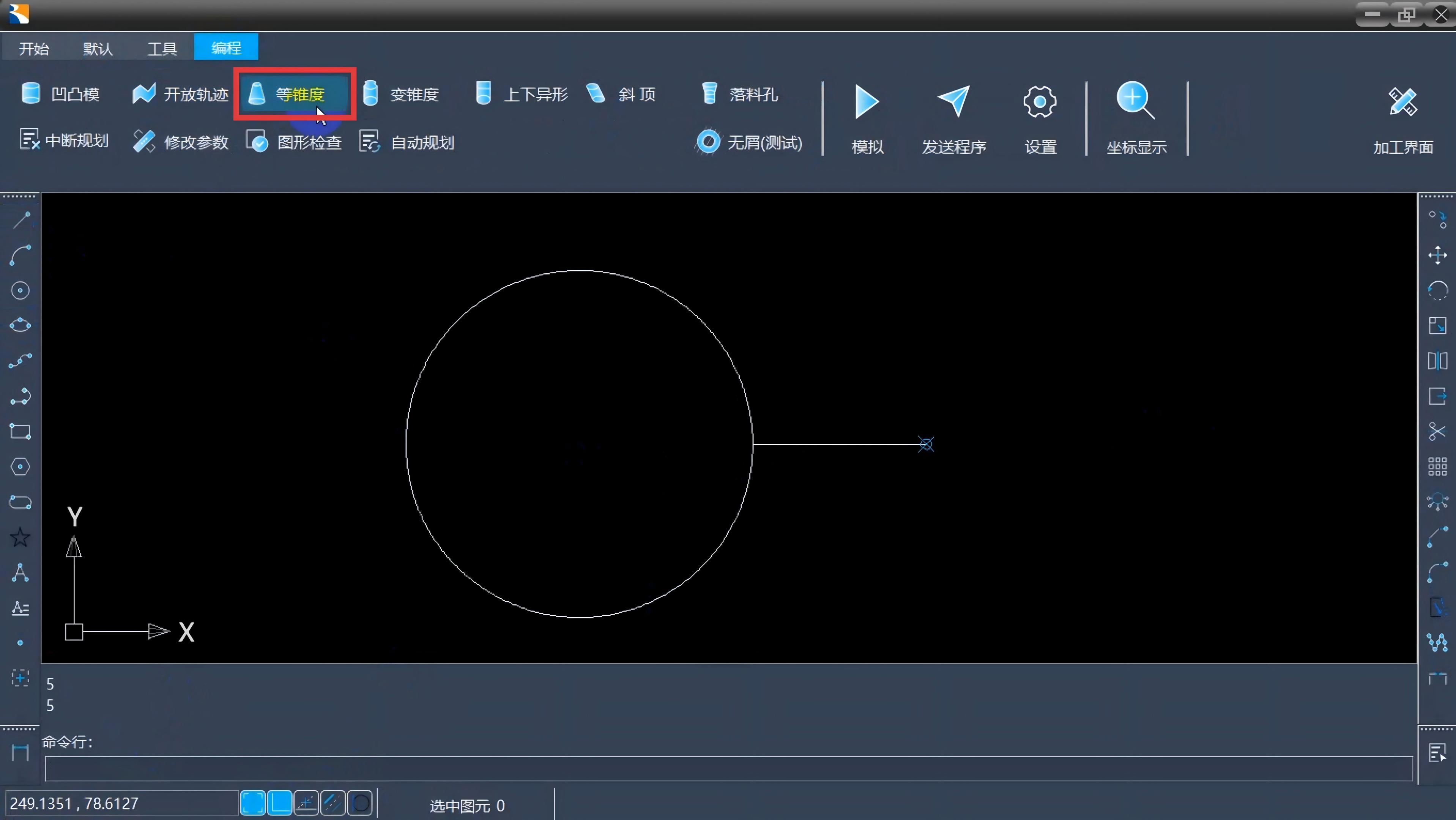

2. 先画好一个圆（图例：10mm），做好引线；点击等锥度

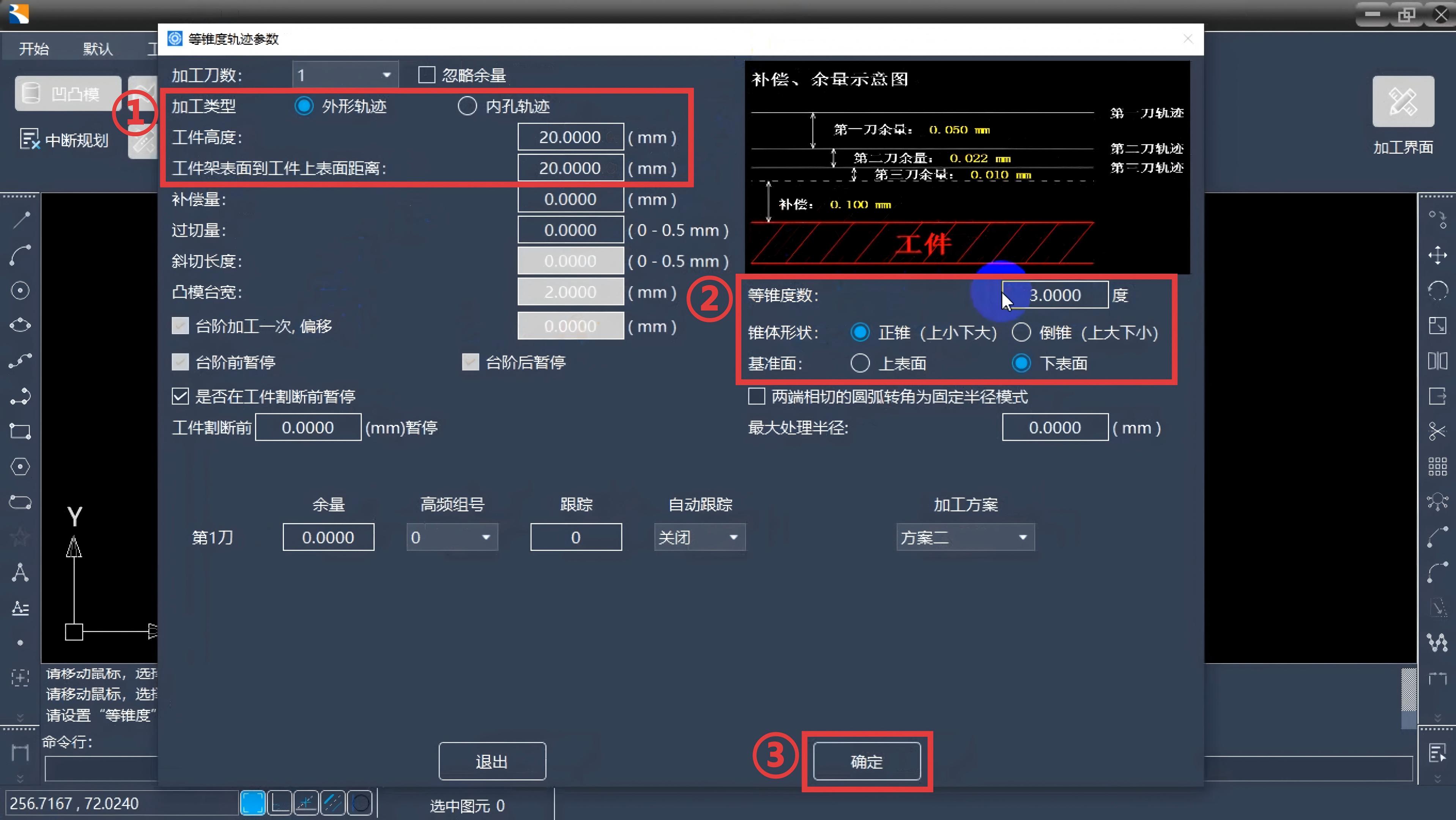

3. 设置等锥度参数

① 选择外形轨迹，输入工件高度和工件架表面到工件上表面距离

② 输入要切割的锥度度数、选择锥体形状、基准面

③ 最后点击确定

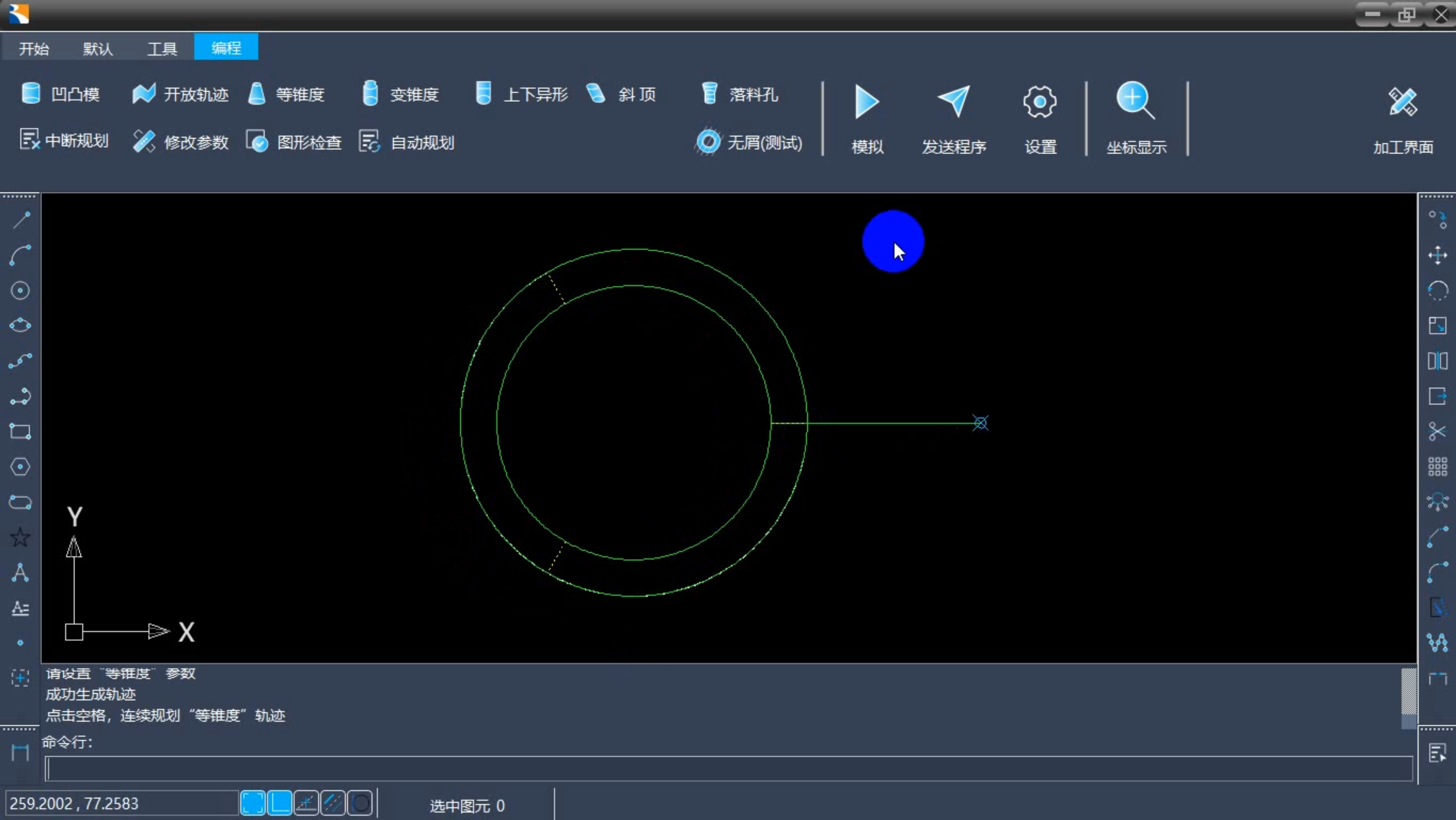

4. 确定后系统会根据输入的锥度自动生成另一个面的大小

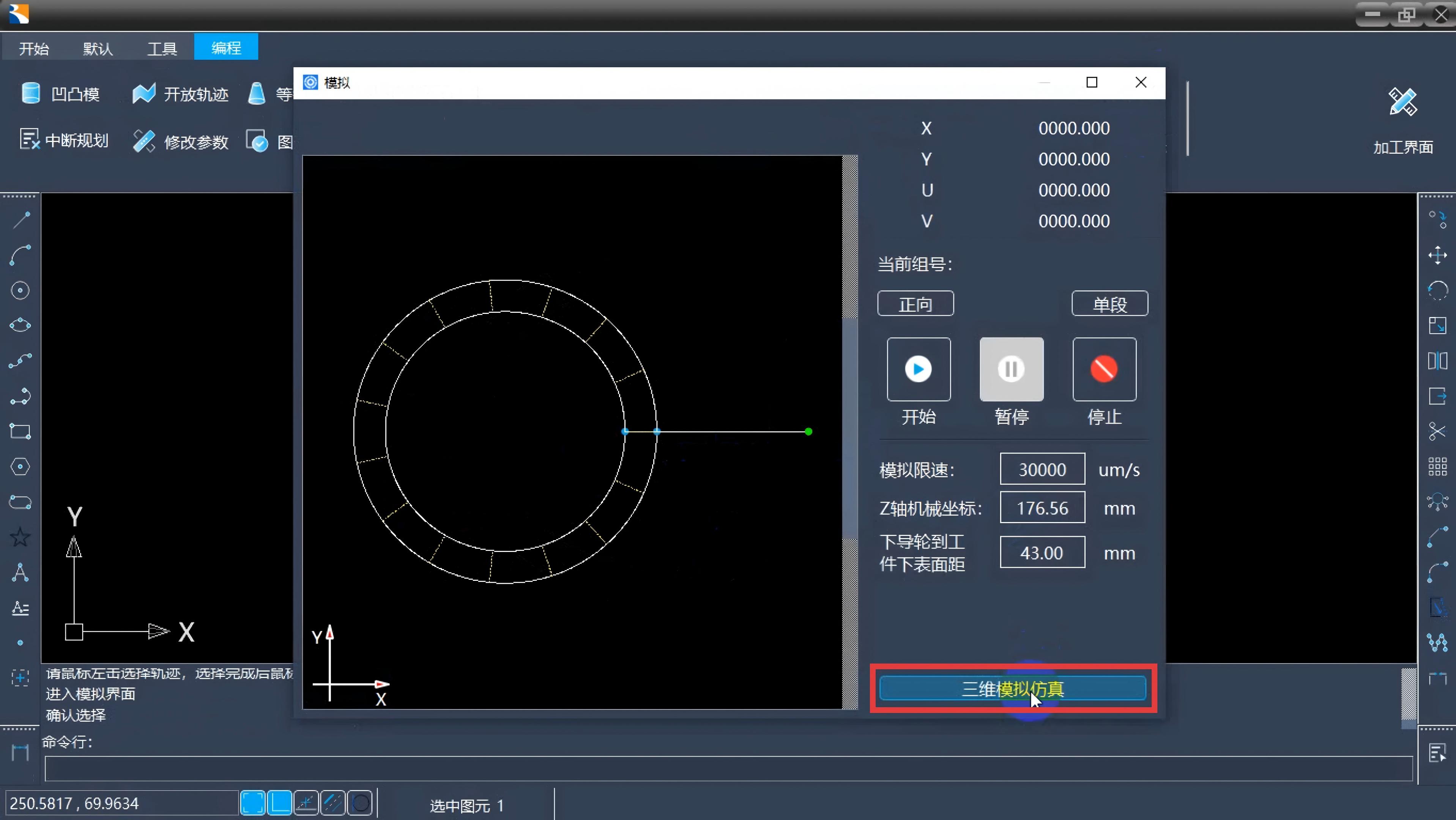

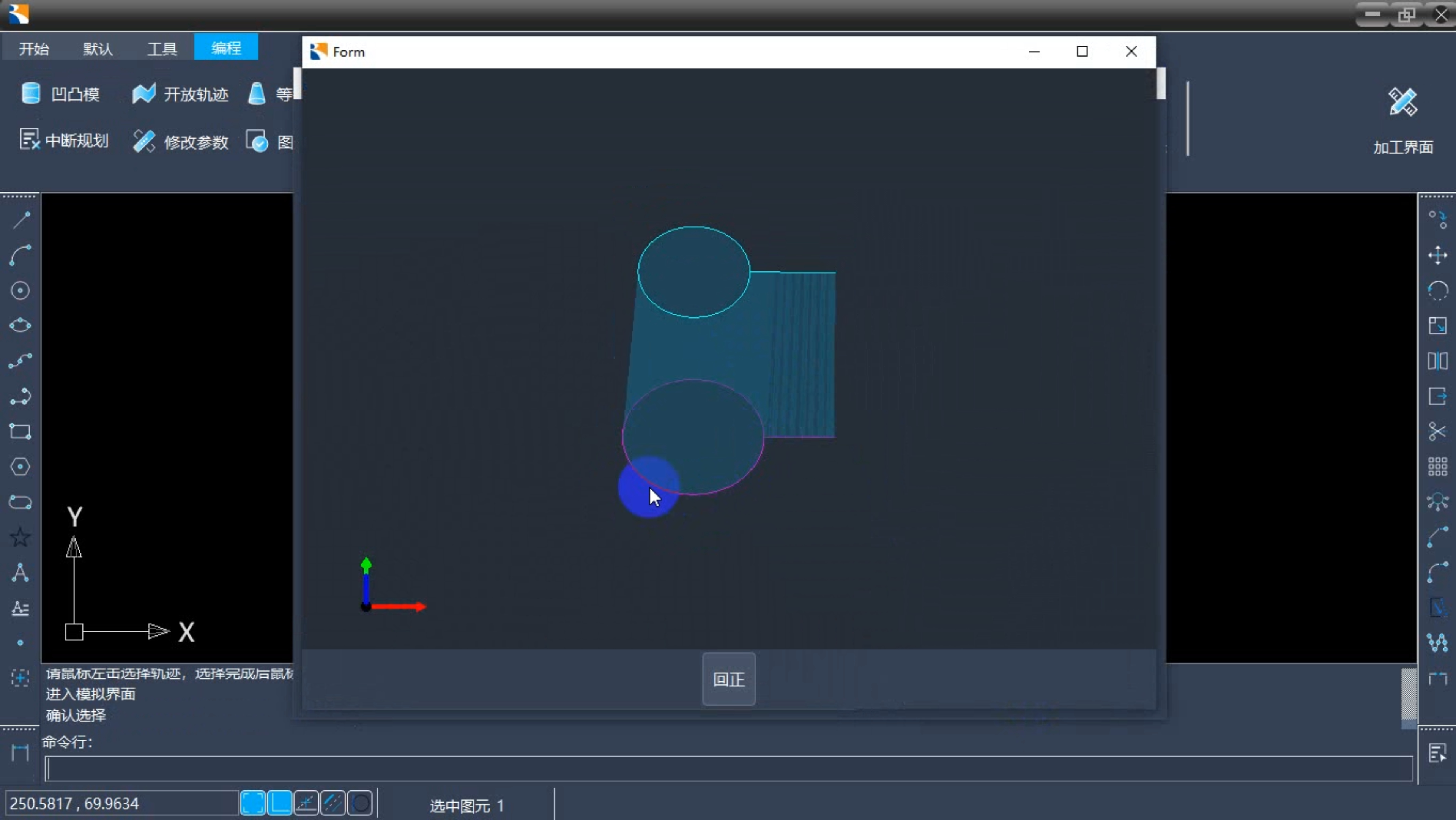

5. 可以在模拟的三维模拟仿真查看工件

6. 发送程序，框选图形右击即可到加工界面

★7. 切割锥度有个重要前提：

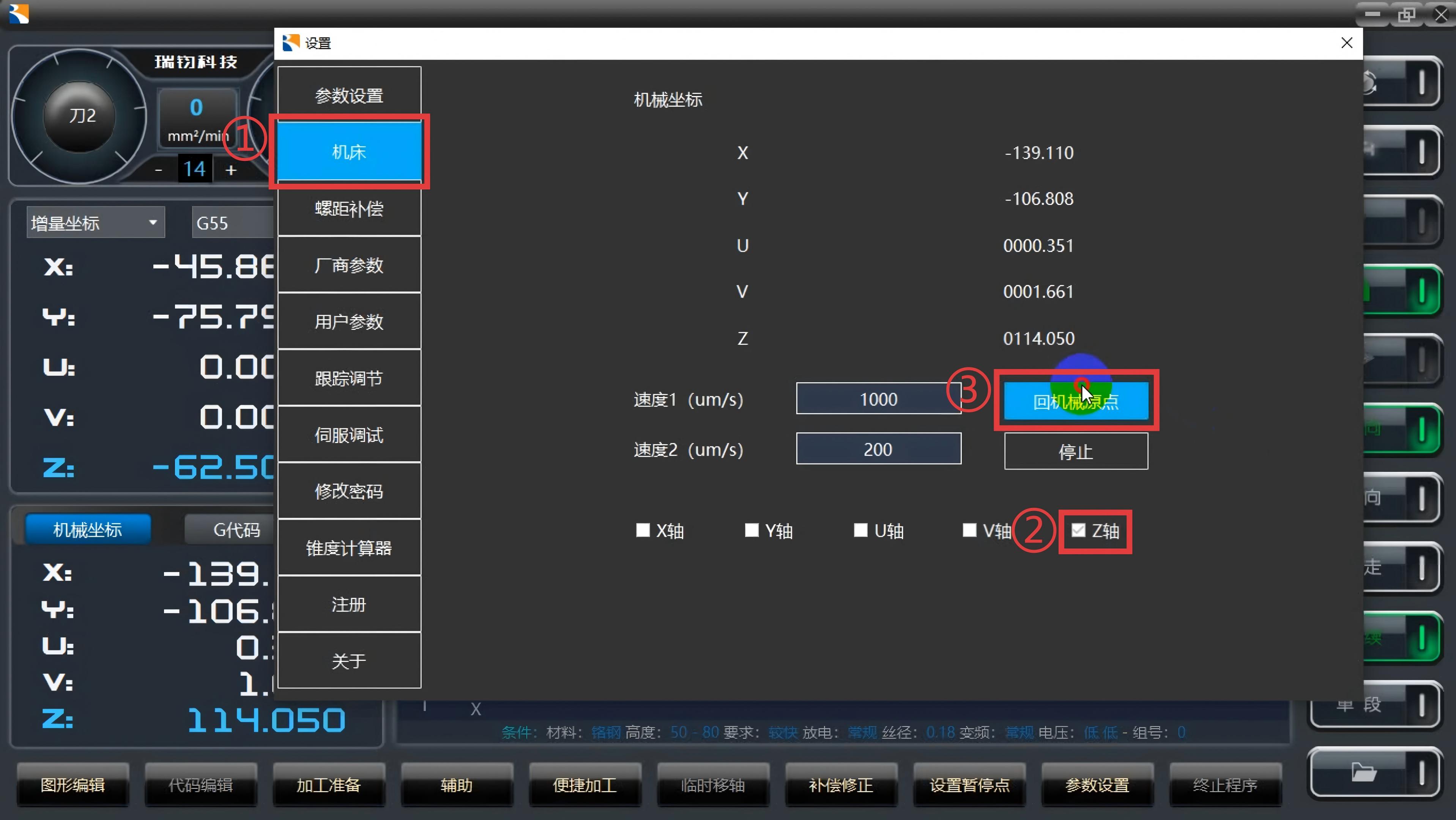

7.1 点击设置，点击机床，勾选Z轴，点击回机械原点（速度可自己设置）

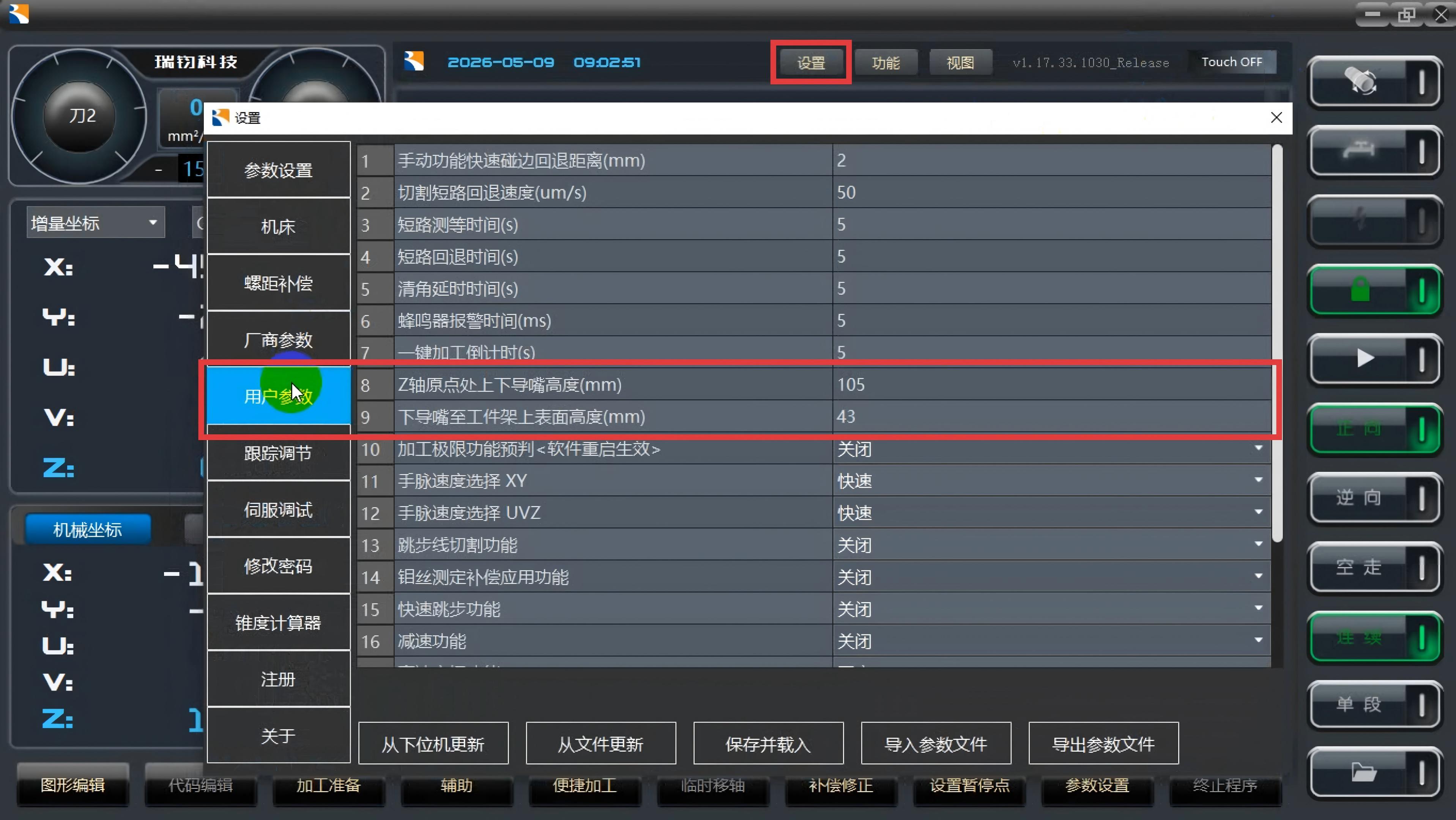

7.2 Z轴原点处上下导嘴的高度（注意要计量到上下导嘴内凹眼膜的尺寸，如Z轴未在原点，需先回归原点）

7.3 下导嘴至工件架上表面高度（注意要计量到内凹眼膜的尺寸）

实际应先割一个样件看看情况

用户参数厂方出厂已内置建议不用修改（自动穿丝和大摇摆机型除外）
